Sistem Pengolahan dan Penggunaan Kembali Air daur ulang

Sistem pengolahan dan penggunaan kembali air terutama digunakan untuk pengolahan cuci botol PET yang akan membuat banyak air limbah.Menurut jumlah air limbah dan indeks polutan. Kami membuat dan merancang sistem pengolahan air yang direncanakan. diadopsi proses filtrasi + sedimentasi + flotasi udara, Setelah air limbah diobati, sebagian akan digunakan kembali,dan sebagian akan dilepaskan sampai standar.

Karakter desain

1. Menurut kualitas air limbah dan persyaratan pengolahan, rute proses harus dipilih dengan wajar, teknologi pengolahan harus maju,dan kualitas air yang dirawat harus sesuai dengan standar pembuangan.
2Dengan asumsi memenuhi kebutuhan pengolahan, fasilitas asli harus digunakan sebanyak mungkin untuk mengurangi investasi,dan persyaratan untuk keindahan pada tanaman harus dipertimbangkan.
3. Pengoperasian dan manajemen yang nyaman, operasi sederhana dan pemeliharaan yang mudah. Peralatan berkualitas tinggi, kinerja yang baik dan operasi yang stabil.

Parameter desain

1Sumber air limbah: Dari pabrik daur ulang plastik
2.Kapasitas pengolahan yang dirancang:10-50m3/H
3.Kualitas limbah

Spesifikasi

Teknologi Pengolahan
Untuk sistem penyaringan air kami, tujuan utama adalah untuk menghilangkan SS dari air dan mempertahankan agen di air.dan pengolahan flotasi udara

Aliran pengolahan:

Deskripsi Proses

Air limbah dari saluran pencucian terlebih dahulu dibuang ke kolam pengumpulan air limbah untuk pengumpulan dan penyimpanan sementara;
Langkah 1: pengangkut air limbah ke mesin filter slag untuk pemisahan padat-cair oleh pompa air, partikel yang lebih besar ke kotak pengumpulan slag,dan air limbah ke tangki sedimentasi;
Langkah 2: Setelah air limbah ke dalam tangki sedimentasi, Menurut tanggal umpan balik pengukur PH online, secara otomatis menambahkan asam dan menyesuaikan indeks PH menjadi netral,kemudian ditambahkan flokulan dan koagulan ke reaksi flokulasi.
Sebagian besar serpihan kental akan tenggelam, dan air jernih akan melayang ke atas dan ke dalam tangki flotasi udara untuk mewujudkan pemisahan lumpur dan air,dan air lumpur akan dibuang ke tangki lumpur secara teratur;

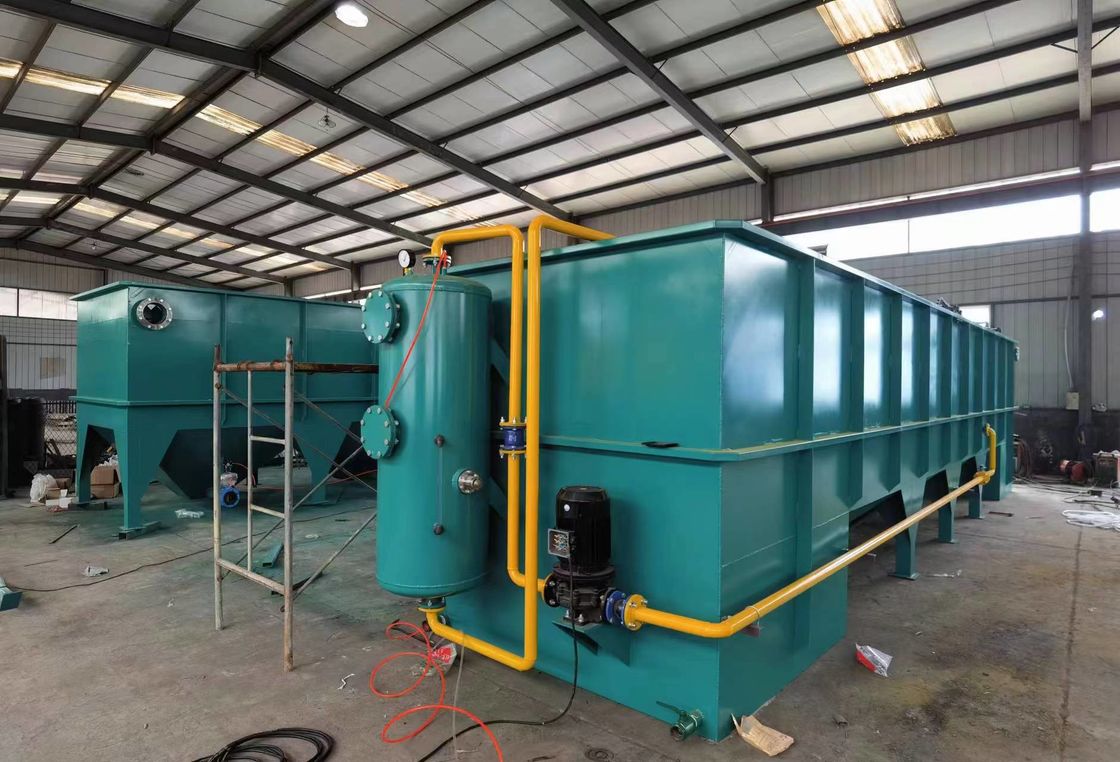

Langkah 3: Air bersih dimasukkan ke dalam tangki flotasi udara, dan ketika udara terkompresi dicampur dengan air, gelembung mikro dihasilkan,Partikel halus residu dan materi terapung akan melayang ke permukaan kolam dengan gelembung udaraSetelah pengolahan air bersih ke dalam kolam air penyimpanan sementara.
Langkah 4: Air bersih akan diangkut ke filter oleh pompa tekanan tinggi dan air yang disaring kembali ke saluran cuci.
Limbah yang dihasilkan oleh tangki sedimentasi dan flotasi udara ke dalam tangki limbah, dan dikeringkan oleh perangkat pengeringan limbah dan kemudian diangkut keluar untuk diproses secara teratur.

2. Pengantar Proses Utama:

a.Tank pengumpulan air limbah ((disiapkan oleh pelanggan)

Hal ini terutama digunakan untuk mengumpulkan air limbah yang dibuang dari saluran pencucian, dan juga berfungsi sebagai sump dari pompa angkat limbah, yang memiliki fungsi buffering perubahan aliran,mengatur volume air, dan homogenisasi kualitas air.
Waktu tinggal desain: kurang dari 2 jam
Kolam pengumpulan air limbah terintegrasi*1 set,volume efektif:40m3
Bahan: Beton
Bentuk:Di bawah tanah

b.Pompa angkat

Ini digunakan untuk mengangkat air limbah ke tangki sedimentasi untuk perawatan. Desainnya mengadopsi pompa air limbah submersible yang tidak memblokir, yang mudah dipasang dan dirawat, dan memiliki masa pakai yang panjang.Memulai otomatis dan berhenti dapat direalisasikan melalui pengukur tingkat diatur dalam tangki pengaturan, mengurangi operasi manual.
Pompa angkat air limbah terintegrasi*2se (Satu untuk digunakan, yang lainnya untuk siap pakai)
Daya:5.5kw

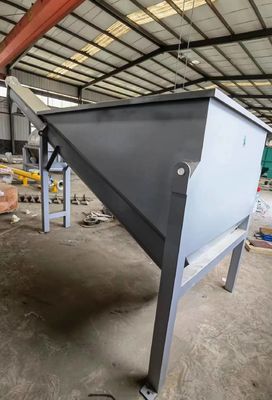

c. Mesin penyaring serbuk sari

Mesin filter slag ditempatkan di bagian depan sistem pengolahan air, terutama untuk memisahkan partikel yang lebih besar dalam air limbah yang dibuang,yang bermanfaat untuk pengolahan sedimentasi berikutnya dan mengurangi penyumbatan dan keausan peralatan berikutnya.
Model:Seri PRLZ*1set Bahan Utama:SUS304

d.Tank sedimentasi terintegrasi

Tangki sedimentasi terintegrasi mengadopsi tangki sedimentasi tabung miring, yang diatur di ujung depan sistem pengolahan.memberikan kondisi terbaik untuk reaksi sedimentasi berikutnyaDalam proses ini, PH yang ditetapkan dalam tangki reaksi saling terkait dengan pompa pengukuran dosing asam untuk mewujudkan penyesuaian PH secara otomatis.
Pada saat yang sama, dengan menambahkan floculants dan coagulants, SS dalam air limbah dapat dikoagulasi dan menetap, dan lumpur dan air dapat dipisahkan oleh gravitasi, sehingga memperjelas kualitas air.
Kapasitas pengolahan:20m3/h 1 set
Dimensi eksternal:L11000*W2000*H3500
Bahan:Baja karbon + anti korosi
Pengeluaran lumpur:Klep pembuangan lumpur adalah katup listrik yang secara otomatis mengeluarkan lumpur secara teratur

f. Tangki air bersih

Ini terutama digunakan untuk mengumpulkan air daur ulang yang diolah dan juga berfungsi sebagai waduk untuk pompa air bersih.
Waktu tinggal desain: 2 jam
Volume efektif: 40m3
Bahan: baja karbon anti korosi
Dimensi: L4000*W2000*H1500 2set

g.Pompa air bersih

Ini digunakan untuk menggunakan kembali air daur ulang yang diolah ke jalur pembersihan.Alarm tingkat tinggi dan stop pompa tingkat rendah dapat direalisasikan melalui pengukur tingkat yang ditetapkan dalam tangki pengatur.
Qty.:2set ((Satu untuk digunakan, yang lain untuk cadangan)
Daya:5.5kw

h.Filter

Air limbah yang diolah disaring secara mendalam dan menggunakan pasir kuarsa sebagai bahan filter, air mengalir melalui distributor air internal dan kolektor air,dan filtrasi kecepatan tinggi dilakukan di tangki, yang dapat secara efektif menghilangkan partikel dan mengurangi keruh.
Qty: 1 set
Model:DMF3224-1A
Bahan: baja karbon anti korosi

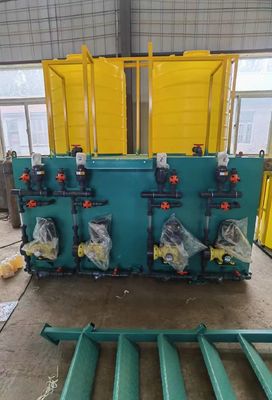

Sistem Dosis

Perangkat dosis terdiri dari pompa pengukur, tong reagen, agitator, dll. dan digunakan untuk mewujudkan dosis kuantitatif reagen.PAC adalah flocculant dengan kinerja adsorpsi jembatan yang kuat, yang dapat koagulasi dan adsorb dengan zat padat tersuspensi dalam air, sehingga mendestabilkan dan menetap zat padat tersuspensi; Anionic PAM adalah koagulan,yang dapat digunakan dalam kombinasi dengan flocculant untuk meningkatkan sedimentasi serbuk dan memfasilitasi klarifikasi kualitas air; PAM kationik digunakan untuk dewatering lumpur, yang kondusif untuk pemisahan padat-cair.dan dosing otomatis direalisasikan melalui perangkat PH online.
Jumlah: 4 set
PAM Perangkat dosing otomatis:2set Tiga kotak jenis otomatis, 304 1000L
PAC Perangkat dosing otomatis:1set Pompa ganda ember ganda PE 2000L

Perangkat dosing asam otomatis:1set Pompa ganda ember tunggal PE 500L

j.Sistem pengolahan longsor

Sistem pengolahan lumpur terdiri dari penebal lumpur, dan pers filter
Tangki penebal lumpur digunakan untuk menyimpan lumpur yang dihasilkan oleh reaksi fisik dan kimia tangki sedimentasi dan tangki flotasi udara.Limbah diangkut ke pers filter melalui pompa limbah untuk dehidrasi, dan lumpur yang dikeringkan diangkut ke luar untuk diproses
